Ecografía en Nefrología: justificación y consideraciones generales

Justificación

La ecografía es una técnica esencial en la evaluación del paciente con patología renal tanto aguda como crónica. Por su simplicidad, rentabilidad diagnóstica, coste asumible de los equipos, rapidez de realización e inocuidad ha ganado aceptación sobre otras pruebas de imagen clásicamente utilizadas en Nefrología, como la urografía intravenosa. Conocer la morfología de los riñones es prácticamente obligado para realizar un enfoque diagnóstico acertado ante un paciente con enfermedad renal [1][2][3]. La visualización ecográfica de los riñones permite determinar rápidamente el tamaño y el grosor del parénquima renal, así como diagnosticar la presencia de riñones poliquísticos y quistes renales, hidronefrosis, masas renales o litiasis entre otras. Además, es fundamental para evaluar las disfunciones del trasplante renal. La interpretación de los hallazgos ecográficos es altamente dependiente de los datos clínicos. Por ello, es muy importante que los nefrólogos conozcan la técnica en profundidad y participen activamente en la interpretación de las imágenes para aumentar la rentabilidad de esta prueba diagnóstica. Es más, en la actualidad la mayoría de las especialidades han incorporado la ecografía dentro de su práctica clínica habitual, realizando ellos mismos este procedimiento. No hay ninguna razón, todo lo contrario, para que el nefrólogo no incorpore la ecografía a su práctica habitual [1][2][3].

La utilidad de los ultrasonidos en Nefrología no se circunscribe exclusivamente al estudio ecográfico del riñón. Mediante ecografía el nefrólogo puede, además, optimizar el manejo de la fístula arteriovenosa para hemodiálisis, medir el riesgo cardiovascular (grosor íntima media) o calcular la volemia del paciente mediante ecografía cardiaca básica, ecografía de la vena cava inferior y pulmonar.

Además, la ecografía es el eje central del intervencionismo nefrológico. Mediante la ecografía podemos realizar la biopsia renal, técnica genuinamente nefrológica, implantar catéteres centrales para hemodiálisis o peritoneales. A la conjunción de ecografía diagnóstica e intervencionismo nefrológico se ha denominado Nefrología Diagnóstica e Intervencionista (NDI).

Nefrología diagnóstica e intervencionista (ndi)

Esta subespecialidad de la Nefrología se creó formalmente en Estados Unidos en el año 2000, año en que se creó la Sociedad Americana de Nefrología Intervencionista (A.S.D.I.N.). La NDI pretende recuperar para el Nefrólogo las técnicas propias de nuestra especialidad (p.ej la biopsia renal ecodirigida) e incorporar técnicas nuevas, como la ecografía diagnóstica, con el objeto de soslayar la fragmentación de la práctica médica que tanto perjudica a nuestros pacientes. La NDI, no sólo facilita el manejo de los pacientes, sino que despierta un entusiasmo real en los residentes, por lo que hace más atractiva la especialidad. La Nefrología ha ido perdiendo interés entre los estudiantes de Medicina, según la experiencia publicada en otros países, y eso mismo está pasando ya en España [4][5]. Entre las razones que se aducen, está la progresiva pérdida de algunas técnicas clásicamente realizadas por los nefrólogos, como

la biopsia renal. Por último, la introducción de la ecografía en Nefrología ofrece un campo apasionante y una notable vía de ampliación de nuestros conocimientos. El nefrólogo pues, debe recuperar protagonismo en las técnicas que son propias de nuestra especialidad. Así como sabemos interpretar un sedimento renal o una biopsia renal, debemos saber interpretar otras pruebas diagnósticas. Respecto a la ecografía, por su sencillez de aprendizaje, rentabilidad diagnóstica y bajo coste, también deberíamos saber realizarla [4][6].

En los años 80 del siglo XX los nefrólogos realizaban NDI sin saberlo. Hacían biopsias renales sin ayuda del radiólogo, ponían catéteres venosos centrales y peritoneales, hacían fístulas arteriovenosas e incluso colocaban shunt de Scribner para hemodiálisis o realizaban biopsias óseas. Sin embargo, esta práctica se fue perdiendo a lo largo de los años 90 dejando en manos de otras especialidades la realización de estas técnicas, condicionando un retraso en su realización y una fragmentación del cuidado del paciente nefrológico.

Desde su creación formal en el año 2000, la NDI ha despertado un interés creciente sobre todo en los nefrólogos más jóvenes y residentes como lo demuestra la gran demanda y oferta formativa en NDI. Sin embargo, la NDI ha permanecido relegada con respecto a otras áreas de la Nefrología, sin haberse implantado en la mayoría de los servicios, aunque esto está cambiando, sin que exista un entrenamiento específico en las distintas técnicas ni determinado ningún examen o certificación oficial para evaluar la suficiencia de los médicos en la realización de las mismas.

El Grupo de Nefrología Diagnóstica e Intervencionista de la S.E.N. [7] realizó una encuesta acerca de la implantación de la NDI en los Servicios de Nefrología españoles [8]. Una de las conclusiones fue que, aunque la mayoría de los servicios tiene equipo de ecografía [9], la NDI en España tiene una implantación aún escasa, limitada principalmente a la canalización de vías centrales con ecografía, la biopsia renal y la ecografía de FAV para HD. La realización de la ecografía renal, sorprendentemente, sigue en manos del radiólogo (28.5% hacen ecografías de riñón nativo y 22.8% de trasplante).

En comparación con el nivel de NDI desarrollado en EE.UU. [10][11] observamos que el nefrólogo español realiza con menor frecuencia las biopsias ecoguiadas de riñón nativo (42% vs. 35,8%), de trasplante renal (51% vs. 46%), el intervencionismo sobre FAV es anecdótico y el porcentaje de accesos temporales para hemodiálisis ecoguiados es bastante menor (88,5% vs. 64%). Por el contrario, en España la realización de ecografías renales diagnósticas y la inserción de catéteres peritoneales por el nefrólogo están más implantadas.

El desarrollo de una sección de NDI en un Servicio de Nefrología presenta resultados altamente eficientes, mejora la calidad de los cuidados, reduce tiempos de espera, mejora la seguridad del paciente, optimiza los recursos y es económicamente factible, evitando la sobrecarga de otros departamentos, como ya se ha publicado. Asimismo, repercute en la supervivencia y viabilidad de los accesos vasculares para terapia renal sustitutiva y en la diligencia en la toma de decisiones de médico y paciente.

Por último, queremos destacar que la NDI está en el Plan estratégico de la Sociedad Española de Nefrología [12], que probablemente se incluya como tal en la Guía formativa de la especialidad que se está elaborando en la actualidad.

Por todo lo anteriormente referido, debe garantizarse el acceso a formación específica para todos los nefrólogos interesados en realizar estas técnicas [13][14][15], desarrollando herramientas de aprendizaje y estableciendo estándares de práctica habitual, así como una evaluación y/o certificación que valide de forma oficial la capacidad de los nefrólogos y/o los servicios de Nefrología para realizar procedimientos diagnósticos e intervencionistas.

En Nefrología al Día revisaremos la aplicación de los ultrasonidos en Nefrología a excepción del acceso vascular, que tiene su propio capítulo.

Ecografía en nefrología: consideraciones generales

La ecografía es una técnica que mediante la emisión y recepción de ultrasonidos obtiene imágenes del interior del cuerpo. Se puede utilizar con diversos fi nes, tanto diagnósticos como terapéuticos. La utilización de los ultrasonidos para el diagnóstico se denomina ecografía diagnóstica, y se define como el método diagnóstico que se basa en interpretar las imágenes obtenidas mediante el procesamiento de los ecos reflejados por las estructuras corporales estudiadas, al ser atravesadas por ondas ultrasónicas.

En Nefrología, la vertiente intervencionista emplea la ecografía en la canalización de vías centrales, la realización de biopsias renales y valoración de los accesos vasculares, constituyendo la base de lo que se llama Nefrología Diagnóstica e Intervencionista [1].

Bases físicas de la ecografía

Los ultrasonidos son ondas acústicas que superan la frecuencia audible por el ser humano (> 2 millones de Hz). Se trata de ondas de presión mecánica que producen ciclos de compresión y expansión del medio en que se propagan: es una energía transmitida a lo largo de un medio elástico mediante la vibración de las partículas de los tejidos que atraviesan. Las características que defi nen los ultrasonidos son la longitud de onda, la amplitud, el periodo y la frecuencia [2][3][4].

Componentes del equipo ultrasónico

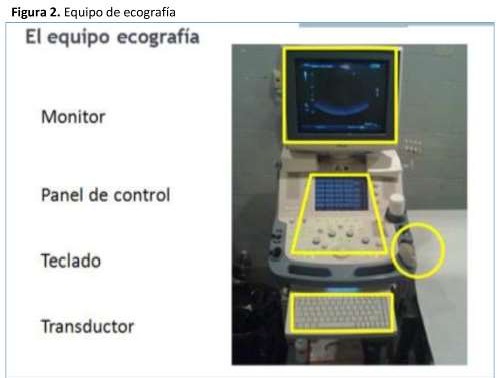

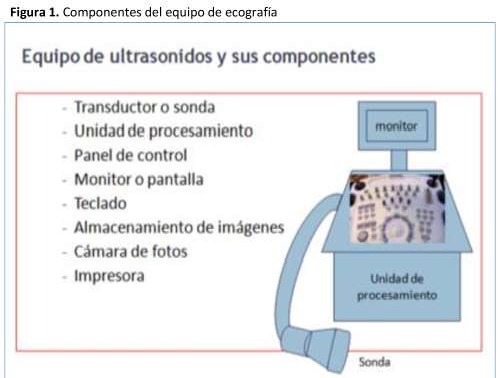

Para realizar ecografías necesitamos un equipo de ultrasonidos cuyos componentes son Figura 1 y Figura 2: Transductor o sonda Unidad de procesamiento Panel de control Pantalla o monitor Teclado Impresora o cámara de fotos Sistemas de almacenamiento de datos

Transductor o sonda ecográfica

Es el elemento que genera, envía y recibe los ultrasonidos.

Tipos de sondas

En el mercado existen diversos tipos de sondas ecográficas [3]. Se clasifican:

1. Según la forma del sector en lineales, trapezoidales, sectoriales y curvilíneas.
2. Según la invasividad: transcutáneos, intracavitarios o intravasculares.

3. Según su frecuencia: monofrecuencia, multifrecuencia, ultrabanda o fusión.

A continuación, hablaremos sólo de los transductores usados en Nefrología.

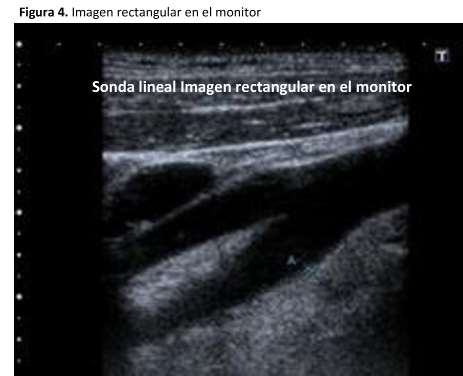

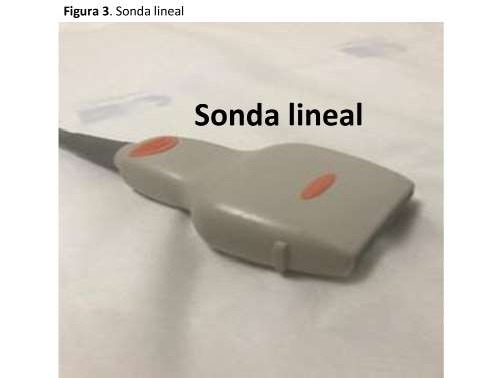

La sonda lineal presenta un borde recto Figura 3 y Figura 4. La imagen que proporcionan en el monitor tiene forma rectangular. Su frecuencia es alta (entre 7.5 y 14 mHz) y es apropiado para el estudio de estructuras superficiales (vasos del cuello, acceso vascular para diálisis…). Es decir, a mayor frecuencia del transductor, menor será la penetración en los tejidos de los ultrasonidos. Los hay de varios tamaños para las distintas exploraciones.

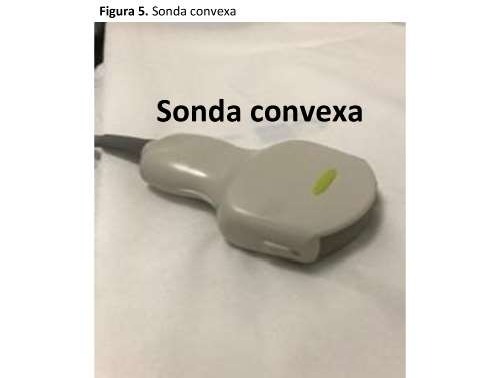

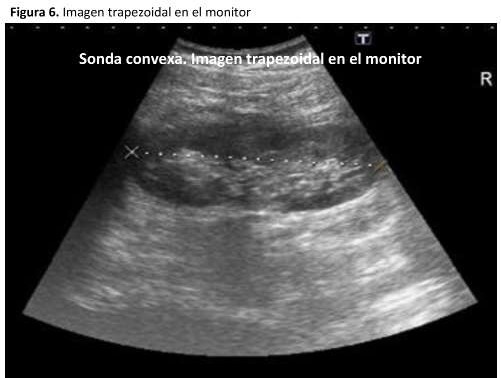

La sonda convexa tiene su extremo curvo y la imagen que aparece en el monitor tiene forma trapezoidal. Son sondas de baja frecuencia (entre 3.5 a 5 mHz) y se utilizan para el estudio de estructuras profundas, como por ejemplo los riñones Figura 5 y Figura 6.

Componentes de una sonda

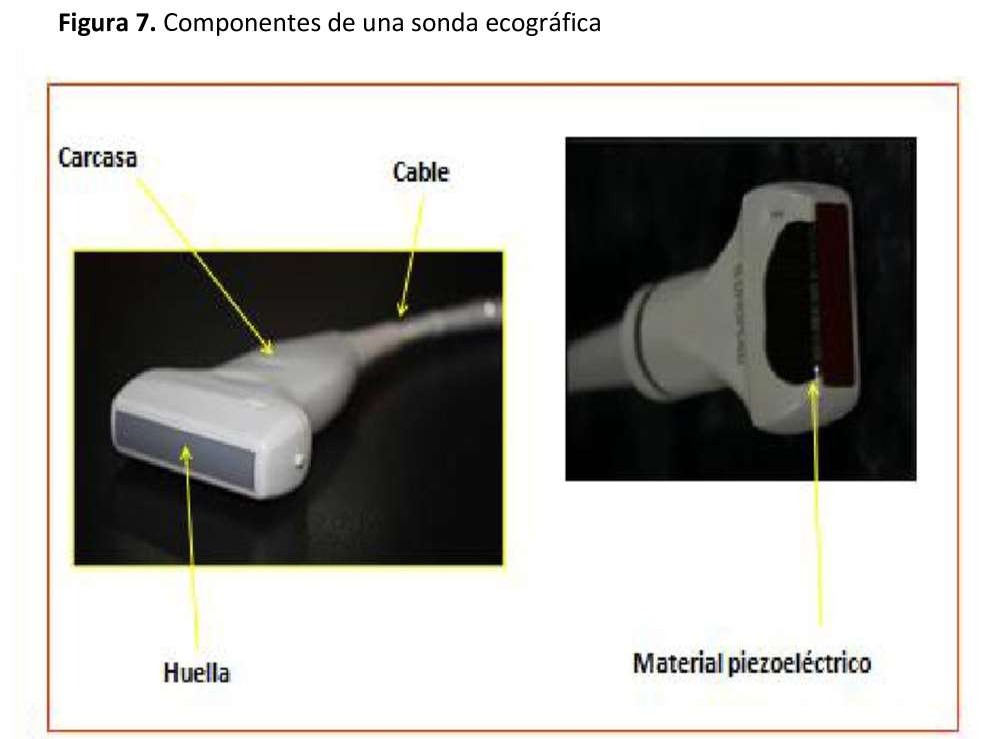

Se ilustran en la Figura 7

Elección del transductor

El tipo de sonda está íntimamente relacionado con la frecuencia de emisión de ultrasonidos, por lo que la elección del transductor la realizaremos en función de la zona anatómica y la profundidad del órgano a explorar. Como regla general, a mayor frecuencia del transductor, menor penetración de los ultrasonidos en el tejido y viceversa. Por ello, elegiremos un transductor de alta frecuencia para el estudio de estructuras superfi ciales como los vasos del cuello y los vasos del brazo (p.ej en el mapeo previo a la realización de la fístula arteriovenosa y el estudio de la propia fístula). También usaremos estos transductores para el estudio de los problemas del orificio-túnel del catéter de diálisis peritoneal. Para el estudio

de estructuras más profundas, como los riñones propios o el trasplante renal, usaremos un transductor de baja frecuencia.

Unidad de procesamiento

Es la parte del ecógrafo que hace todos los cálculos con la información enviada por el transductor desde las estructuras estudiadas.

Panel de control

En dicha mesa o panel hay numerosos botones con los que se puede cambiar los parámetros de los ultrasonidos emitidos por el transductor (frecuencia, amplitud, etc). Es importante conocer las funciones del equipo para sacarle el máximo rendimiento.

Pantalla

Es un monitor como los de televisión en donde se muestran, a tiempo real, las imágenes generadas por la unidad de procesamiento.

Teclado

Es un teclado similar a la de los ordenadores.

Sirve para introducir los datos del paciente, poner notas o señalizaciones.

Impresora o cámara de fotos

La imagen se puede imprimir en papel para adjuntar al informe. En la actualidad la mayoría de las cámaras imprimen en papel termosensible la imagen obtenida. Sin embargo, en la era digital y con la historia clínica electrónica, ya casi no es necesario imprimir las imágenes, ya que se pueden exportar en formato jpeg o similar.

Sistemas de almacenamiento de datos

Como todo ordenador, tiene la posibilidad de guardar las imágenes y datos. Los estudios almacenados se pueden extraer del equipo copiándolos en un CD o mediante una memoria USB. Ya que la ecografía es un estudio seriado (p. ej en el manejo del trasplante renal) es muy conveniente que guardemos las imágenes de los pacientes, no sólo con fi nes asistenciales sino también de cara a impartir docencia o realizar investigación clínica.

Modos ecográficos

Los modos ecográficos son: Modo M, Modo B, Modo Doppler (color, pulsado y power Doppler). Salvo el modo M, utilizado sobre todo en ecocardiografía, el resto de modos se utilizan en la ecografía renal.

Ajustes modo b

El modo B permite el estudio morfológico del órgano o tejido a estudiar [5]. Con él podemos medir diámetros (p. ej tamaño renal o diámetro de la aorta abdominal) diagnosticar patología mediante la presencia de imágenes añadidas (p.ej litiasis renal o ateromatosis aórtica).

Los controles más importantes para el modo B son:

• Trackball o bola que sirve para hacer mediciones en la pantalla (p. ejemplo el tamaño renal). En algunos equipos sirve también para reproducir hacia atrás los últimos 30-60 segundos de la exploración y así poder revisarla.
• Freeze es el botón de congelación o parada de la imagen que pulsaremos cuando hayamos obtenido la imagen adecuada.
• Ganancia global nos intensifica globalmente la intensidad de los ecos reflejados que recibe la sonda independientemente de la profundidad de que procedan. Al aumentar la ganancia global, la imagen aparece menos nítida, por lo que hay que trabajar con la mínima ganancia posible que nos permita obtener una imagen correcta de cada interfase.
• Ganancia por planos, como su nombre indica, los ecos que se reciben de cada plano. Con este control podemos elegir la ganancia que deseamos en cada plano en profundidad.
• Profundidad: Debemos ajustar la profundidad en función del órgano o estructura a estudiar de manera que ésta quede en el centro de la imagen.
• Posición focal o foco nos permite enfocar el punto que queremos ver con más detalle.

Ajustes modo doppler

El Doppler es un modo ecográfico mediante el cual podremos medir velocidades y fl ujos vasculares en el estudio de órganos como el riñón o en el estudio de los propios vasos (p.ej carótida, fístula arteriovenosa o aorta abdominal). Existen tres modalidades de Doppler, que exponemos a continuación [6][7][8][9][10].

Doppler color (cualitativo)

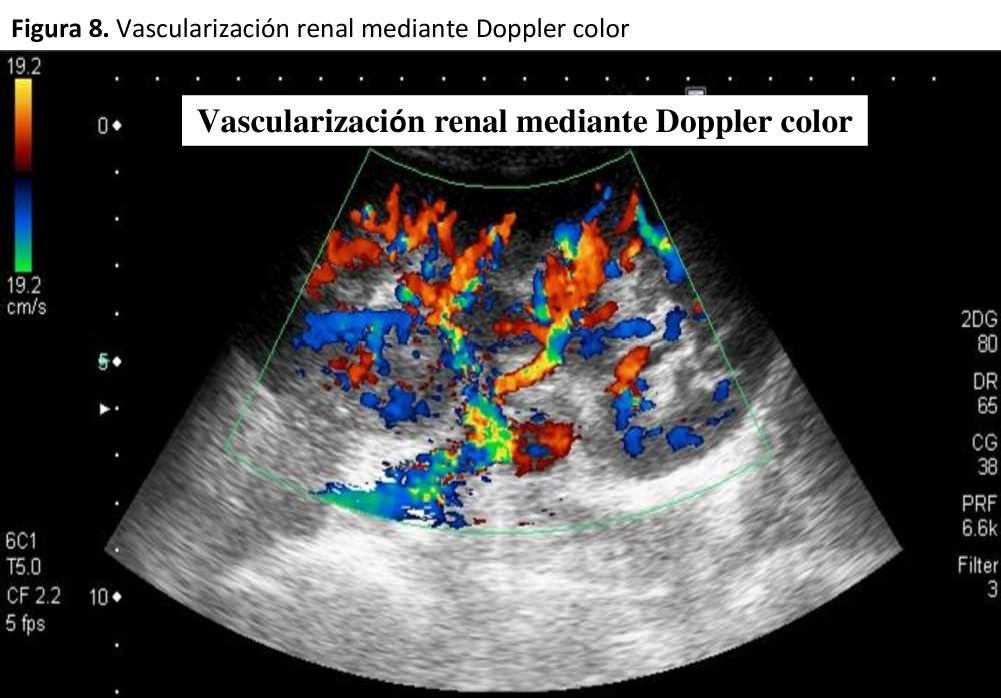

Existe un consenso para representar los vasos arteriales en color rojo (la sangre se acerca al

transductor) y los venosos en azul (la sangre se aleja del transductor). Cuando el color del vaso es amarillo o verde se produce el fenómeno de aliasing que representa fl ujo turbulento en el interior del vaso y se suele producir cuando la velocidad es al menos el doble que los PRF Figura 8.

Doppler pulsado (cualitativo y cuantitativo)

Cualitativo: Nos informa si existe fl ujo o no y la dirección del mismo (los registros por encima de la línea basal representan fl ujo hacia el transductor, por ende, arterial). La morfología de la curva también es informativa (p.ej. la inversión del fl ujo diastólico sugiere trombosis venosa).

Cuantitativo: Con el Doppler pulsado podemos obtener el registro gráfico de la onda de pulso o registro espectral del vaso estudiado. Para obtener un buen registro es necesario conocer los siguientes elementos y usarlos adecuadamente:

• Muestra: Debe situarse en lo posible en la parte más central del vaso.

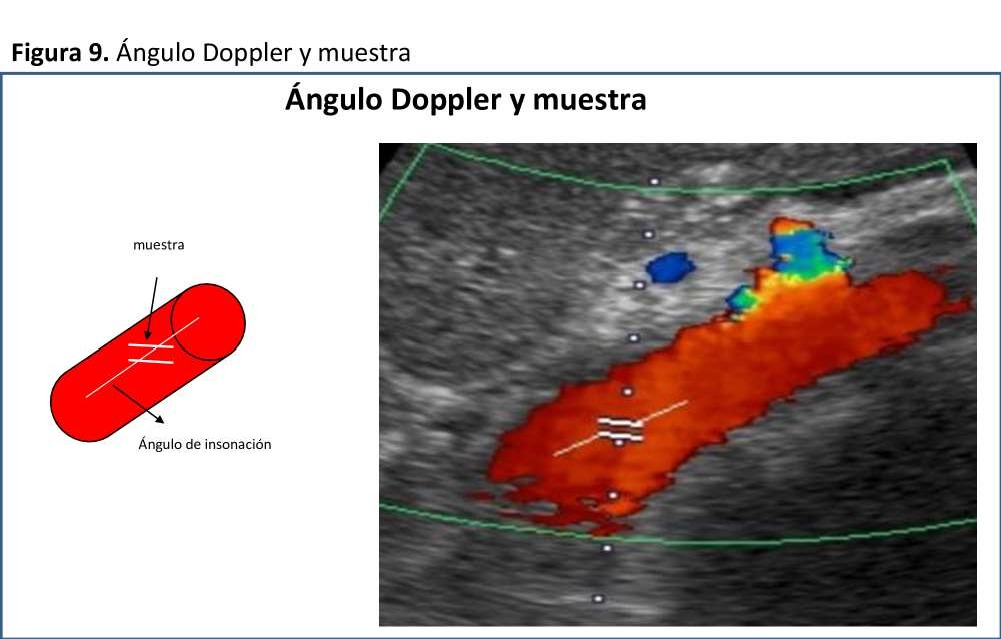

• Angulo de estudio: el ángulo de insonación Doppler, formado entre el haz de ultrasonidos y la estructura en movimiento (hematíes), debe ser inferior a 60º para que la velocidad medida sea fi able, siendo lo ideal, entre 30º y 60º Figura 9.
• Frecuencia de Repetición de pulsos (PRF): Indica el número de pulsos de ultrasonidos emitidos en un tiempo determinado. El PRF debe ser modificado en función de la velocidad y profundidad del vaso a estudiar (a cada pulso emitido debe darle tiempo de llegar al reflector y volver a la sonda). Cuanto mayor sea la velocidad del fl ujo estudiado, mayor será el PRF viceversa. Asimismo, a mayor profundidad del vaso estudiado menor será el PRF.

En el registro espectral podremos medir los siguientes parámetros:

• Velocidad pico sistólica (VPS): Velocidad máxima de la sangre que tiene lugar durante la sístole. Valor normal<180 cm/sg.
• Aceleración: Valor normal >300 cm/sg2.

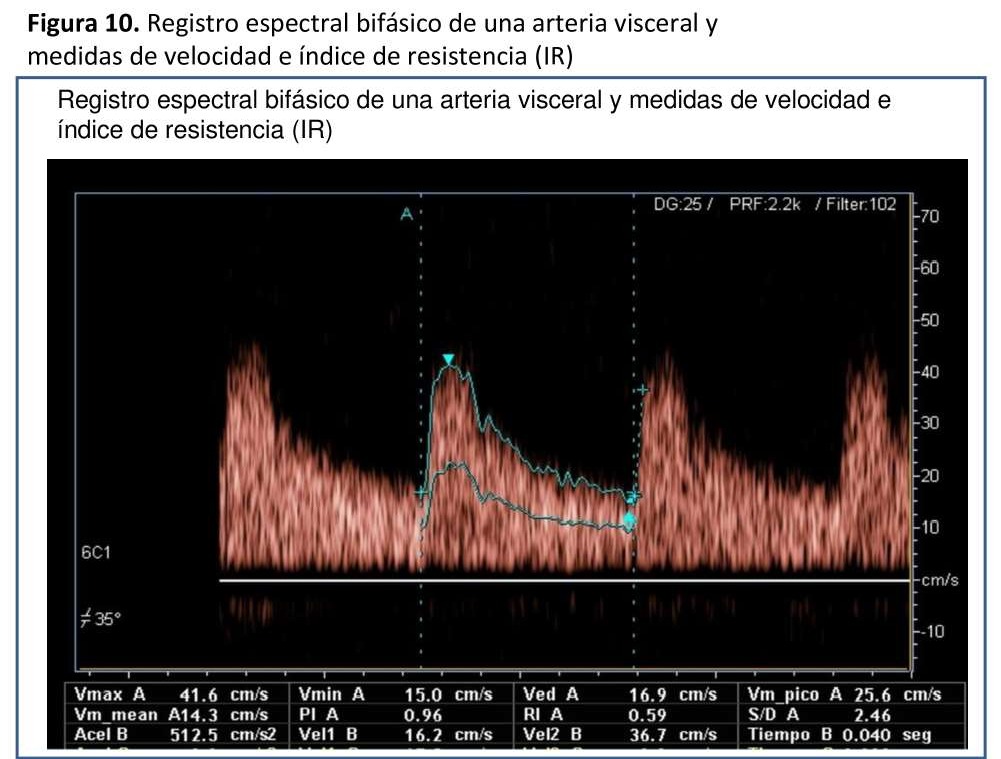

• Índice de Resistencia (IR): Indica la resistencia que existe al paso de la sangre. Valor normal entre 0.50-0.70 Figura 10

Power Doppler (cualitativo)

También llamado Doppler potencia. Los vasos se visualizan de color naranja sin poder diferenciar el sentido del fl ujo. Se utiliza para detectar fl ujos de baja velocidad.

Imágenes básicas

Algunas de las imágenes básicas que se observan con frecuencia durante la exploración mediante ultrasonidos son [11][12]:

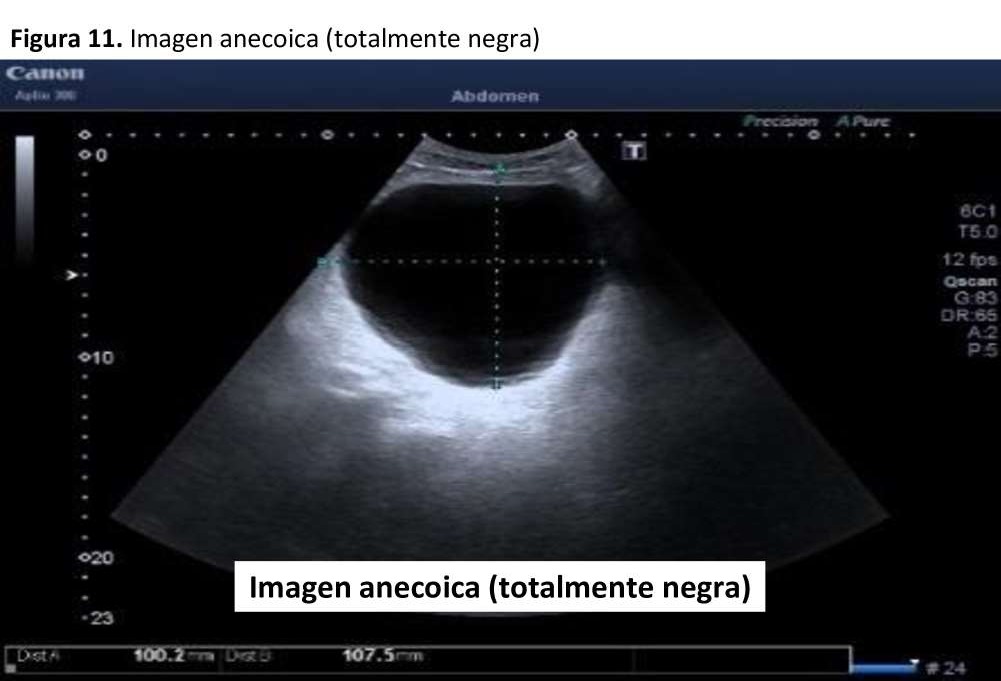

Anecoicas: Se producen cuando el haz de ultrasonido atraviesa un medio sin interfases refl ectantes en su interior. Da una imagen en negro Figura 11.

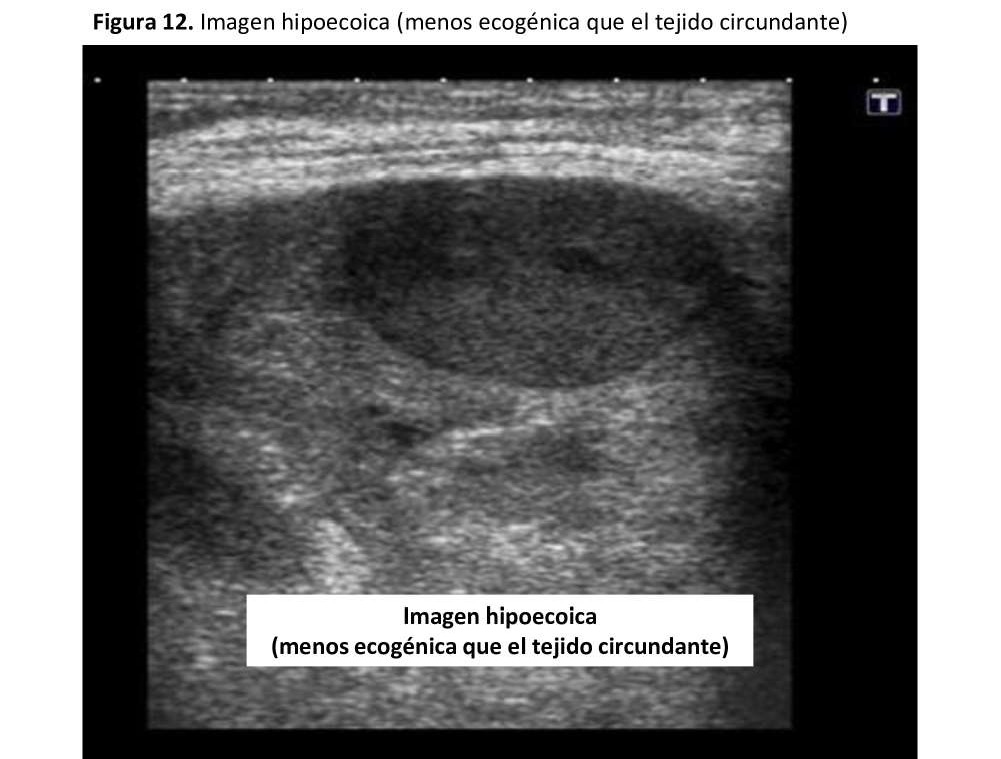

Hipoecoicas: Se producen cuando en el interior de la estructura anormal existen interfases de menor ecogenicidad o en menor número que en la estructura normal que la circunda Figura 12.

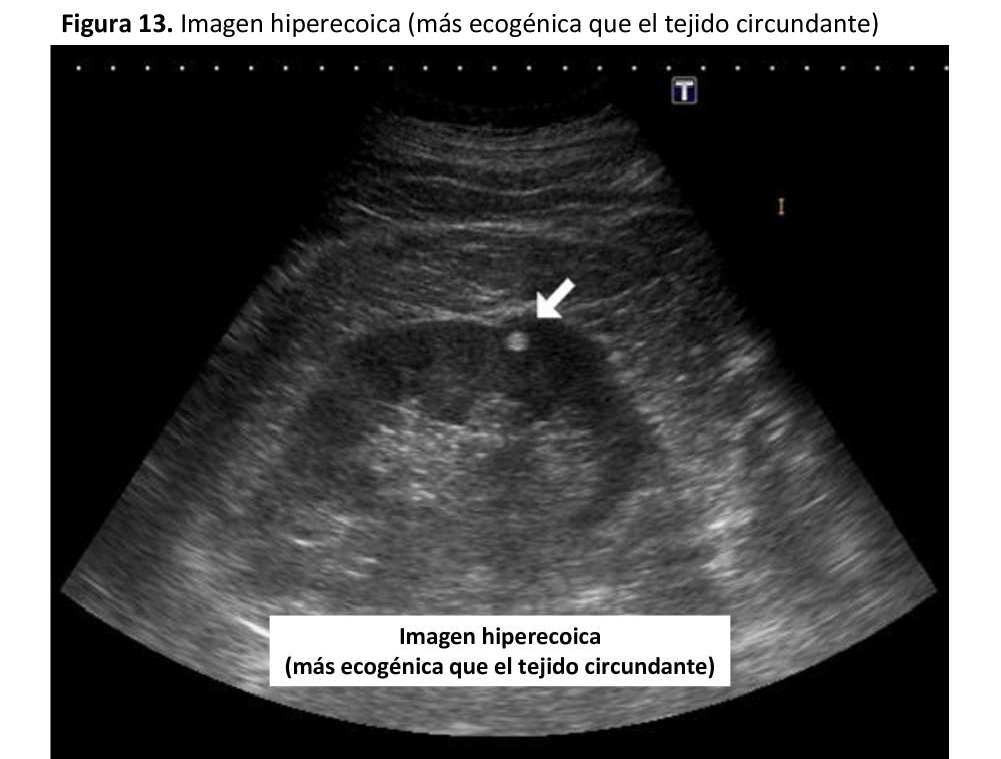

Hiperecoicas: Se producen cuando en el interior de esa estructura existen interfases muy ecogénicas o en mucho mayor número que en el parénquima normal que la circunda. Da una imagen en blanco Figura 13.

Isoecoicas: La imagen estudiada tiene la misma ecogenicidad que el tejido circundante lo que la hace de difícil su distinción del mismo.

Artefactos ecográficos

Tanto en el modo B como en el Doppler, existen unos artefactos ecográficos que son unas alteraciones de la imagen que pueden inducir a error. Sin embargo, los siguientes artefactos ecográfi cos nos ayudan en el diagnóstico.

Modo B

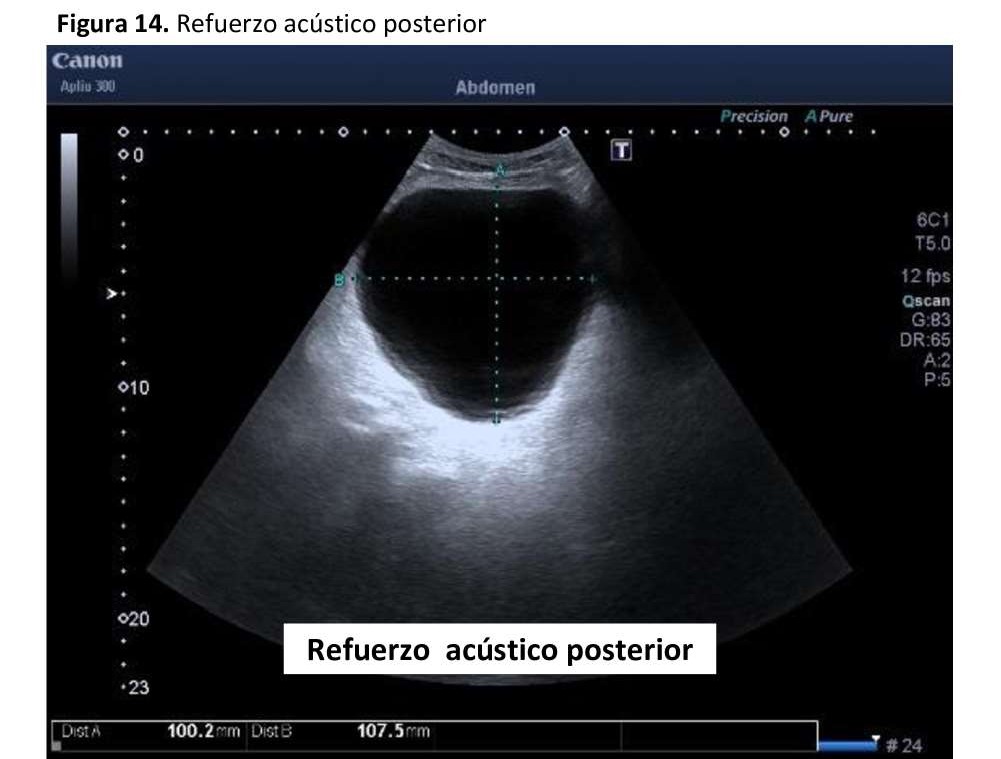

• Refuerzo acústico posterior: Tras una imagen anecoica que deja atravesar gran cantidad de ecos, observamos un aumento de los ecos que se muestra como una zona hiperecogénica. Lo vemos en quistes y estructuras con contenido líquido (vejiga, vesícula) Figura 14.

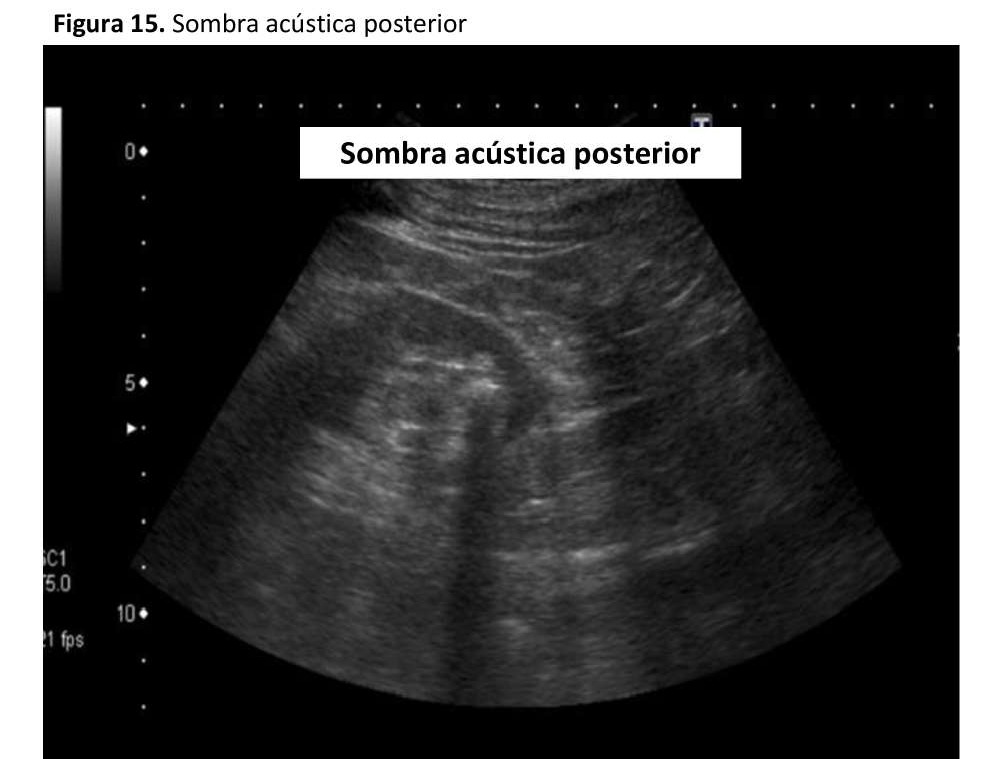

• Sombra acústica posterior: Zona sin ecos que aparece detrás de estructuras que reflejan todos los ultrasonidos como el hueso o la litiasis. En la imagen veremos una zona oscura detrás de una estructura hiperecogénica Figura 15.

Modo Doppler

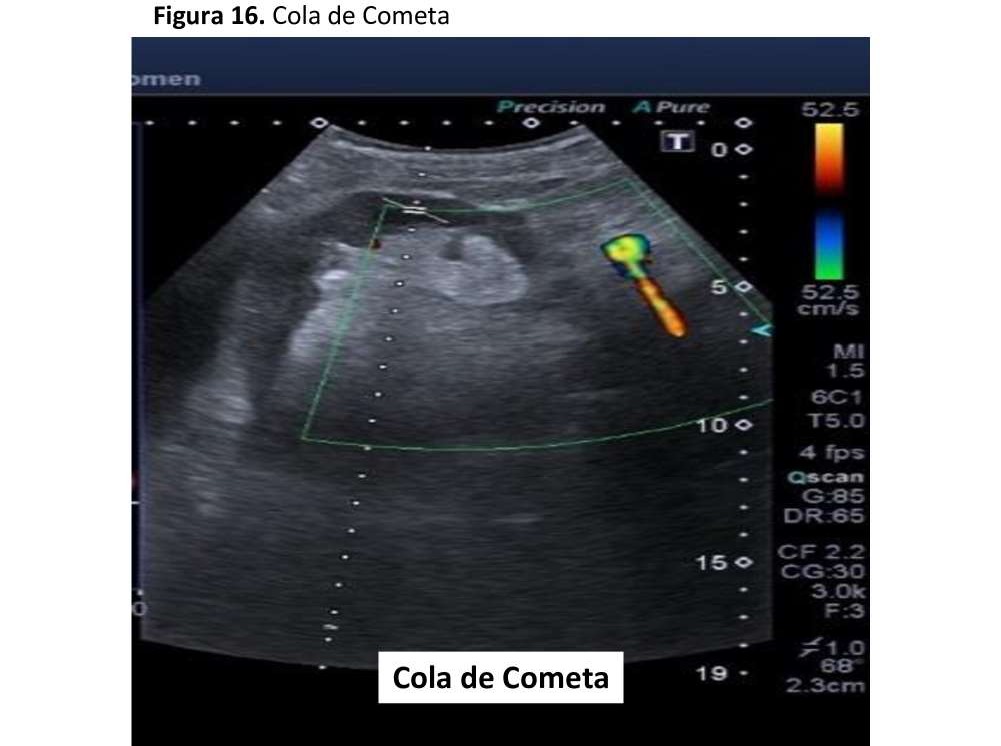

• Artefacto en cola de cometa: Es consecuencia de la reverberación que se produce dentro de un objeto metálico, óseo, gas o litiasis Figura 16.

Técnica exploratoria

Cada estructura u órgano a estudiar requiere una técnica exploratoria distinta que se verá en el capítulo correspondiente.

El paciente al que se le va a realizar la ecografía no es necesario que esté en ayunas si se trata de una ecografía bidimensional. En el caso del Doppler de riñones nativos sí conviene que el paciente esté en ayunas, dado que la actividad intestinal y los gases impiden la adecuada visualización de la arteria renal. Si vamos a estudiar la vejiga ésta debe estar llena, por lo que el paciente habrá bebido por lo menos 1 litro la hora antes de la exploración y no debe de haber vaciado su vejiga.

El paciente que mejor colabora es aquél que está informado y confiado. Por ello nos debemos identificar y contarle brevemente en qué consiste la exploración, cuánto dura y qué le vamos a ver.

Le avisaremos de que el gel está un poco frío y le indicaremos cómo debe colaborar en la realización de las apneas.

Limitaciones de la ecografía

La presencia de gas y las superficies óseas interpuestas entre el transductor y la estructura a estudiar dificultan e incluso impiden su correcta visualización. Además, la ecografía es un método

diagnóstico poco específico en la tipificación de ciertas imágenes, siendo especialmente inespecífica en la tipificación de una masa renal como benigna o maligna. Por último, es observador dependiente, es decir, cuanto mejor formación tenga el médico que realice la ecografía, mayores sean sus conocimientos de anatomía y patología y cuanto más exhaustivo y sistemático sea, mayor será la calidad de cara al diagnóstico de sus estudios ecográficos.

Informe ecográfico

Debemos realizar informe de todas las exploraciones ecográficas y adjuntarlo a la Historia Clínic
